可自由設定無線叫號發射器之櫃台號，但依客戶語音需求，無需櫃台號設定，故櫃台號設定為00。二、無線叫號發射器與顯示主機採指撥方式對應搭配，可一台顯示主機搭配多台無線叫號發射器或一台無線叫號器發射器搭配多台顯示主機。免除請人安裝之困擾。

點此為參考語音,實際語音以出貨為主

型號:ZZ09712

尺寸: 54*15*8cm      LED: 12.9*9.1cm

4數位叫號機



　

　

L型架安裝孔位圖



顯示主機規格、功能使用規格說明：

一、電源使用DC12V 1A之變壓器外插(附電子式變壓器，變壓器可接AC 110V或AC 220V)。

二、此顯示主機採用2.4G超高頻無線雙向傳輸。

三、具16組系統位址(無線叫號發射器發射距離內最多可16組系統同時使用，不會互相干擾)。

功能與使用說明：

一、可顯示叫號0000-9999號。

二、當無線叫號發射器訊號瞬間遭干擾導致顯示主機號碼無改變時，主機會無法回傳確認訊號，無線叫號發射器將會再連續發出變更號碼之訊號直到主機回傳確認訊號，或連續發送六次後停止。

三、接收無線叫號發射器之訊號後立即顯示號碼且數字慢閃三次並同時發出客戶需求語音。

PS：依客戶需求已取消櫃台號。

  PS：因櫃台號已取消，故無線叫號發射器需將櫃台號設定為00。

     (叫號之語音內容工廠可配合修改，如櫃台改為診間等…，但需於訂貨時事先說明。)

四、語音音量可由旋鈕調整大小(順時針旋轉變大，反之變小，最小時無聲音)。

五、顯示主機與無線叫號發射器採指撥方式對應搭配，可一台顯示主機搭配多台無線叫號發射器或一台無線叫號發射器搭配多台顯示主機，搭配方式如下：

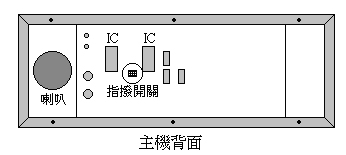

例：請將顯示主機背蓋拆下並找到如圖中之指撥開關

顯示主機指撥開關之調整與無線叫號發射器之搭配(二進制)：

如上圖指撥開關1調上則系統位址為1，欲與此主機搭配使用之無線叫號發射器系統位址設定為1即可。

如上圖指撥開關3調上則系統位址為4，欲與此主機搭配使用之無線叫號發射器系統位址設定為4即可。

如上圖指撥開關1、3調上則系統位址為5(1+4)，欲與此主機搭配使用之無線叫號發射器系統位址設定為5即可。

　

如上圖指撥開關1、2、3調上則系統位址為7(1+2+4)，欲與此主機搭配使用之無線叫號發射器系統位址設定為7即可。

　

以此類推指撥開關可設定系統位址0~15，無線叫號發射器之系統位址設定請參照其使用說明。

                                     註：此系統位址設定為頻率頻偏量，最多到15

七、如系統是一台顯示主機對多台無線叫號發射器時，當主機顯示數字被其中一台無線叫號發射器改變時，顯示主機會發射一個訊號通知其它對應之無線叫號發射器，讓所有操作者之無線叫號發射器的顯示號碼同時更新(雙向傳輸功能)。

八、具開關機省電模式(顯示主機與無線叫號發射器同步)，請參照無線叫號發射器之開關機省電模式使用說明。

　

無線叫號發射器規格&功能使用說明：

無線叫號發射器各按鍵之功能說明：

1．  0 ~9各數字鍵：每按一次七段顯示器顯示一個數字，最多顯示4位數。

2．  Del鍵：清除鍵，將號碼清除為0000。

3．  鍵：確認鍵，於按完預叫號之號碼時再按確認鍵送出訊號給顯示主機。

重複按確認鍵時則重複叫現有號碼。

4．  ▲鍵：自動將現有號碼加一並立即發送訊號給接收主機，不需再按確認鍵。

5．  ▼鍵：自動將現有號碼減一並立即發送訊號給接收主機，不需再按確認鍵。



6．  Set鍵：設定鍵，設定無線叫號發射器內部參數，持續按住“Set鍵” 達8秒時即進入

  系統設定，再按“▲鍵”或“▼鍵”往上或下選擇參數資料，更改參數資料

後需按“  確認鍵”    完成，拔掉電源再重新插上即可退出設定模式。

各參數代表如下……

1  XX — 設定櫃檯號碼，XX=00~99 (設定00時則無櫃檯號碼)。

2  XX — 設定系統位址(同系統位址下才能連線)，XX=00~15。

3  ** — 系統預留無作用。

4  ** — 系統預留無作用。

5  ** — 系統預留無作用。

7．ON/OFF：開關機鍵，每按住兩秒一次，無線叫號發射器與對應顯示主機同時

開\關機循環動作。

規格：

一、電源使用DC12 V 1A 之變壓器外插。

二、此發射器採用2.4G超高頻無線雙向傳輸。



功能與使用說明：

一、電源指示燈(紅色LED)，於插入電源(DC12伏特)時常亮。

二、具開機指示燈，當開機後亮起(綠色LED)。

三、內建小蜂鳴器，當按按鍵時有聲響提示。

四、內建四位數七段顯示器，按數字時數字由最右向左方跳出顯示，可顯示0000-9999號。

五、可自由設定無線叫號發射器之櫃台號，但依客戶語音需求，無需櫃台號設定，故櫃台號設定為00。

六、無線叫號發射器與顯示主機採指撥方式對應搭配，可一台顯示主機搭配多台無線叫號發射器或一台無線叫號器發射器搭配多台顯示主機。

例：如欲搭配叫號之顯示主機系統位址若設定為5則無線叫號發射器之系統位址也需設定為5才能搭配使用，設定方式如下：



    按住“Set”設定鍵十秒à數字變為0000慢閃四次後進入設定à

數字變為1  00(原櫃台號)à按“▲”一次à數字變為2  00(原系統位址)à

按數字鍵0、5(將系統位址改為05)à按 (確認鍵)一次à

拔掉電源再重新插上即可退出設定模式。



七、使用於一台顯示主機對多台無線叫號發射器時，當顯示主機號碼被其中一台無線叫號發射器改變時，所有無線叫號發射器之號碼會同時更新為顯示主機上所顯示之號碼(雙向傳輸功能)。

八、具開關機省電模式(顯示主機與無線叫號發射器同步)，按住“ON/OFF鍵”(開關機鍵)兩秒，無線叫號發射器開機，並顯示數字0000進入工作模式，並發射一訊號同時喚醒對應之顯示主機，顯示主機也顯示0000進入工作模式，可開始叫號。如欲關機，則再按開關鍵兩秒，無線叫號發射器與對應之顯示主機皆進入省電模式，不顯示任何號碼。

　

櫃台型叫號機

電器規格：

主機：

１．使用電源： DC12V (附AC 110V/AC 220V轉 DC 12V變壓器)

２．待機電流：210mA (DC 12V)

３．最大瞬間工作電流：240mA (DC 12V)

４．尺寸：57.5cm × 15cm × 8cm

發射器：

１．使用電源：  DC12V (附AC 110V/AC 220V轉 DC 12V變壓器)

２．待機電流：80mA (DC 12V)

３．發射距離：直線無障礙最遠60~80公尺

４．尺寸：12.7mm × 10 mm × 32 mm





產品保固說明：

1.主機無防水功能，請安裝時注意安裝環境，若主機有進水而造成故障，此為人為因素。

2. 因意外、人為破壞、不當使用、不當安裝、自行變更零件、天然災害或電源問題所造成之損壞，屬於人為因素損壞。

3.主機因天災、人為因素造成損壞，皆不在保固範圍內，不予換新，但可以酌收維修費用。

4.本公司每項產品皆針對其材料及製作提供從購買日起一年之保證。產品在客戶正常使用情形下發生故障，經鑑定為產品本身之問題，在保固期限內，本公司負維修之責任。

5.保固內天災、人為因素以及非保固期內之維修，按維修及零件工本計費。 如經維修單位檢驗報價後不維修時，將收取檢驗工本費用 300 元整〈檢驗費+運費〉。

　

　
